一体型ボックスバックル型スプリング

応力除去熱処理 一体型ボックスバックル型スプリング

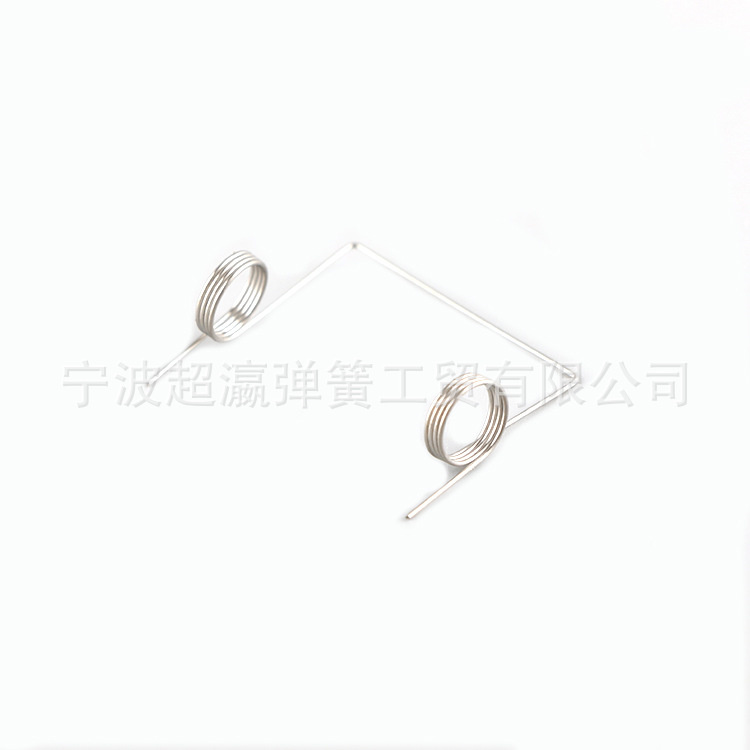

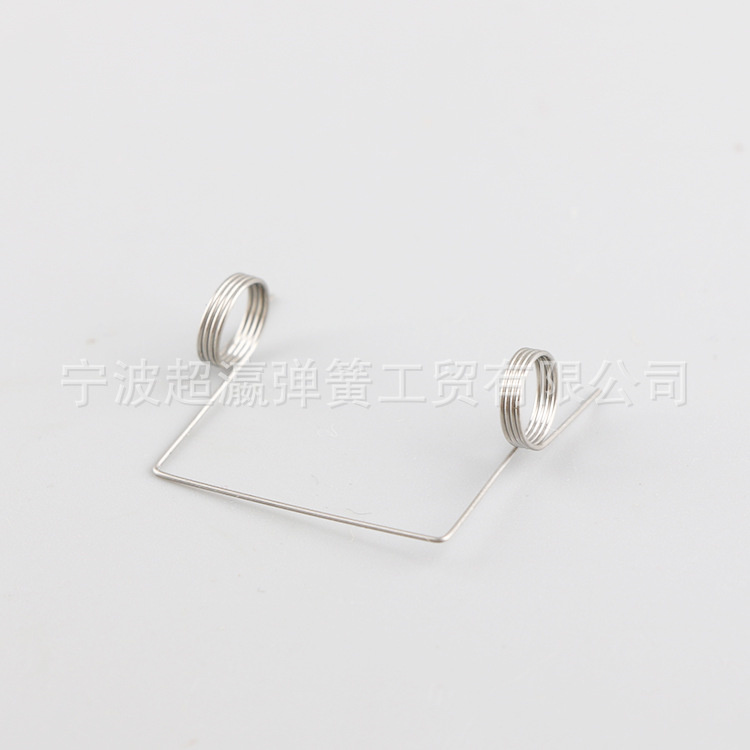

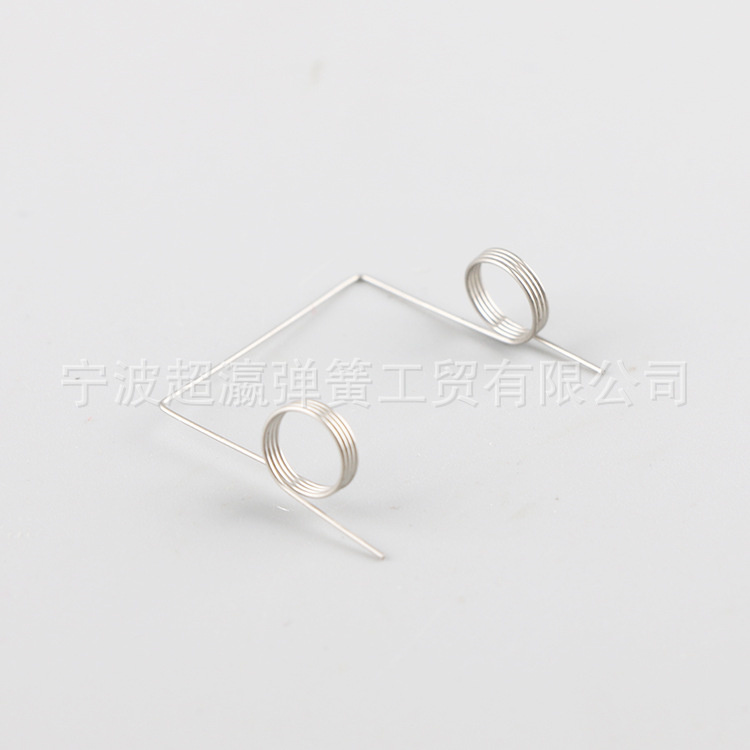

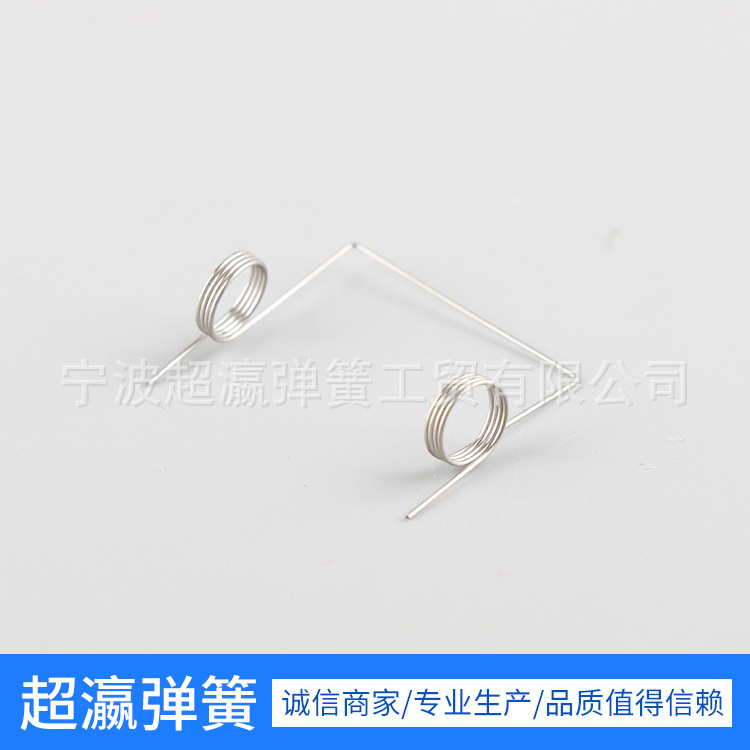

の 一体型ボックスバックル型スプリング は、ユニークな設計と優れた性能を備えたばね要素です。ボックス形状とバックル形状の特徴を組み合わせたデザインにより、高い強度を持ちながら安定性と耐久性が優れています。自動車、機械機器、電子製品など、安定したサポートとリセット機能が求められる様々なシーンで幅広く使用されているスプリングです。性能の信頼性と耐久性を確保するには、ばねの製造工程で効果的な応力除去熱処理を行う必要があります。
一体型ボックスバックル型スプリングの動作原理
統合されたボックスバックル形状のスプリングは、力を受けると変形し、変形を通じて弾性位置エネルギーを蓄えます。外力が取り除かれると、スプリングはすぐに元の形状に戻り、機器の正常な動作が保証されます。内部構造をコンパクトに設計することで、限られたスペースで大きな弾性力を発揮し、大きな荷重に耐えることができます。
ストレス解消の必要性
バネの製造工程において、冷間加工や熱間加工時にバネ素材には内部応力が発生します。これらの内部応力により、使用中にスプリングが変形、疲労、破損する可能性があります。したがって、スプリングの性能と寿命を確保するためには、応力除去処理を施す必要があります。
応力除去熱処理の主な目的は、加熱と冷却のプロセスを通じて材料内部の残留応力を軽減し、それによってばねの安定性と耐久性を向上させることです。
応力除去熱処理工程
加熱ステージ
応力除去熱処理の最初のステップは加熱です。この段階で、ばねは特定の温度まで加熱されますが、この温度は通常、材料の再結晶温度よりも低い温度です。一般的な加熱温度範囲は300℃～500℃です。加熱の目的は、材料内部の内部応力を再分布させ、ばねの格子構造を安定させることです。
加熱速度: 局所的な過熱や急激な温度上昇による材料の変形を避けるために、加熱速度は均一である必要があります。
熱媒体: 加熱は通常、空気、炉、またはオイルバスで行われます。具体的な媒体の選択は、ばねの材質と加工装置によって異なります。
ホールディングステージ
加熱が設定温度に達した後は、一定時間その温度を維持する必要があります。この段階を保持段階と呼びます。その目的は、材料を高温で完全に反応させ、内部応力を完全に解放できるようにすることです。保持時間は材料の種類、厚さ、加熱温度によって決まりますが、通常1時間～4時間です。
温度管理：保持ステージの温度管理は非常に重要です。温度が高すぎても低すぎてもトリートメント効果に影響します。
時間制御: 保持時間は応力が完全に解放されるのに十分な長さである必要がありますが、過度の酸化や材料のその他の悪影響を避けるために長すぎないように注意してください。
冷却ステージ
加熱および保持段階が完了した後、スプリングを冷却する必要があります。冷却は炉内で行うことも、空冷で自然冷却することもできます。速すぎる冷却によって引き起こされる新たな内部応力を避けるために、冷却速度は速すぎてはなりません。冷却プロセスは通常、プロセス全体を通じてスプリングが安定した状態に保たれるように、ゆっくりとした均一な速度で制御されます。
冷却方法: 異なる冷却方法は、材料の最終的な性能に影響を与えます。ほとんどの場合には空冷が適していますが、一部の特殊な材料では不活性ガスでの冷却が必要な場合があります。
Ningbo Chaoying Spring Industry & Trade Co., Ltd. は、ばねの設計と製造において 20 年近くの経験があり、高品質で高レベルの統合ボックス バックル スプリング製品をユーザーに提供することに尽力しています。
